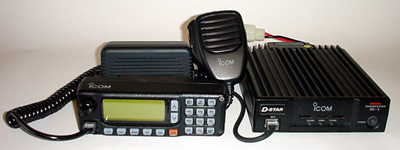

D-STARトランシーバーは，今後無線機器メーカーからさまざまなタイプのモデルが登場してくる予定です |
| ●デジタル音声通信の電波型式 |
| D-STARトランシーバーのデジタル音声通信は，主搬送波の変調の型式が周波数変調（GMSK）で１文字目の記号はFとなります。 デジタル音声通信のデータ部として「AMBE CODECにより符号化された音声フレーム」と「データフレーム」を繰り返し送信するパケット構成となっています。デジタル化された音声データと添付データが交互に送信される構成ですので主搬送波を変調する信号の種類は「デジタル信号の２以上のチャンネル」ですから，２文字目の記号は７となります。 ３文字目については，音声フレームによる電話に加えて，データフレームには画像などさまざまな情報を付加した送信が考えられますので伝送情報は「組合せ」でWとなります。 したがって，デジタル音声通信の電波型式はF7Wとなり，実際の表記にあたっては占有周波数帯幅（6kHz）を示す文字列を付加して「6K00F7W」となります。 |
| ●デジタルデータ通信の電波型式 |
| １文字目の変調の型式は，デジタル音声通信と同様の周波数変調でFとなります。 ２文字目については，デジタルデータ通信のパケット構成上「副搬送波を使用しないデジタル信号の単一チャンネル」ですので１となります。 ３文字目についてはデータ伝送・遠隔測定・遠隔指令に該当しDとなります。デジタルデータ通信では送信するデータの内容により，電話や映像などを送ることもできますから「組合せ」のWのようにも思えますが，パケットの構成上あくまでもデータ伝送の扱いとなります。 つまり，デジタルデータ通信の電波型式はF1Dとなり，実際の表記にあたっては占有周波数帯幅（150kHz）を示す文字列を付加して，「150KF1D」となります。 |
| ●アナログFM通信 |
| 一般のアナログFMトランシーバーと同様で，周波数変調・アナログ信号の単一チャンネル・電話となりF3Eとなります。 |
| ●免許申請の実際 |
| このように，現行のD-STARトランシーバーが付属装置を使用せず発射可能な電波型式はF1D，F3E，F7Wであることがわかりました。 そこで免許申請に当たって工事設計書にはいったいどのように記入すればいいのでしょうか。 |
| 無線機器メーカーから発売されるD-STARトランシーバーは，技術基準適合証明を受けた機種です。 免許申請のときには，Ｄ−ＳＴＡＲトランシーバーの技術基準適合証明番号を記入すれば，工事設計書の「発射可能な電波の型式及び周波数の範囲」「変調方式」「終段管」「定格出力」欄それぞれの記入が省略できます。 記載を省略しない場合は，「16工事設計書」のD-STARトランシーバー該当欄に「発射可能な電波の型式及び周波数の範囲」F3E，8K00F7W，150KF1D，「変調方式」F3Eリアクタンス変調，F1D，F7W周波数変調（GMSK）と記入し，「終段管」「定格出力」は，それぞれの機種のものを記入します。 また「13電波の型式並びに希望する周波数及び空中線電力」の欄は，一括記載コードのチェック欄を使用して記入します。 F1D，F3Eのみであれば一括記載コードは「4SF」となりますが，現行のD-STARトランシーバーの場合は「4SF」に含まれないF7Wの電波が発射可能なので「4SA」となります。 |
| 今後A1A，A2A，A2B，A2Dの電波も発射が可能なD-STARトランシーバーが登場し，第3級アマチュア無線技士以上の方が免許申請をする場合，一括記載コードの表記は「3SA」となります。 なお，D-STARトランシーバーの取扱説明書には，免許申請について詳細に記載されていますので，説明をよく読んで間違いのないように申請してください。 |
|
