上級ハムの国試問題をうだうだ解くコーナー 第12弾
平成28年4月１アマの無線工学から、めんどくさそうな問題を抜粋
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
A-10

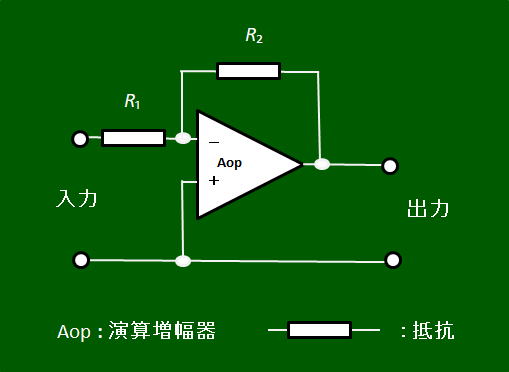

図に示す理想的演算増幅器（オペアンプ）を使用した反転増幅演算回路において、電圧利得あ３２ [ｄB] のとき、抵抗 R₁及びR₂の最も近い値の組み合わせとして、正しいものを下の番号から選べ。ただし、log₁₀２≒0.3とする。
|
R₁ R₂ １ １[kΩ] 10[kΩ] 2 １[kΩ] 20[kΩ] 3 １[kΩ] 40[kΩ] 4 40[kΩ] 1[kΩ] 5 40[kΩ] 2[kΩ] |
 |
 |
