QRP用ATUの性能試験を実施

東京　JA1KHV　松井　淳

　JA1MOZ 若山さんから「アンテナの試験が出来そうな場所が有る」との連絡を頂き早速、天気の良い秋空の下、千葉県山武市の畑の余り地で、今年のハムフェアーで出会ったQRP向けのATU２機種のマッチング性能試験を実施しました。同じく同列モデルを手に入れたJA1STY 鈴木さんも参加しました。（写真／実験隊）

実験隊

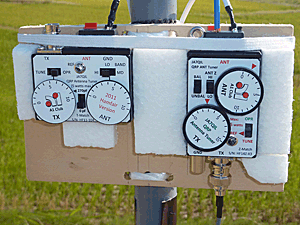

　測定に供したATU２機種は、小型の Z-match type サイズが W45 x H25 x D65 [mm] 、85g と非常にコンパクト／軽量で、送信出力 5Wまで対応できるものです、他の機種は T-match type です。チューニング時には SWR≒1.1 前後まで追い込めます。本当に飛ぶのかと心配も有りましたので事前に、自宅の物干し台からグラスファイバー製の釣竿に 5m程度のワイヤーを巻き付けチューニング（SWR=1.1）し、7.065MHZ/SSB でCQを出していた８エリア局へ、0.5W送信で声を掛けてみたら、他の局の呼び出しも有るのに拘らず、当局を RS=51 で取って貰いました。（写真／"テスト用ATU"、"お試し運用"）

お試し運用

　アンテナワイヤーの長さ 5m／10m／15m をパラメータに、測定周波数 80m帯（3.530MHz/3.800MHz）／40m帯（7.050MHz/7.163MHz）／20m帯（14.030MHz /14.200MHz）でのマッチング状況（SWR値）と各設定値を測定して行きました。結果、どの場合でも SWR<1.2 以内の状況にチューニングが出来、それらの設定値の再現性も有る事が確認できました。リグは FT-817ND/0.5W出力、SWR/Powerメータとして SX-600 を使用しました。（写真／"運用機器"）

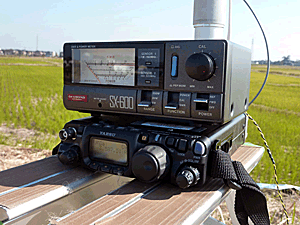

運用機器

　このATUと5m程度のワイヤーが有れば飛行機や新幹線で移動する旅の途中でも、QRP運用を十分に楽しめることが判り、移動運用の幅が広がり、喜んでいます。
