今　人気のデジタルモード「FT8」　時計を合わせてください

先月の会報で「時計合わせが重要」と、何回か書きましたが先日、「ウオーターフォール」には信号が見えているのに受信画面に何も表示されないが何が悪いのか？？」と質問がありました。

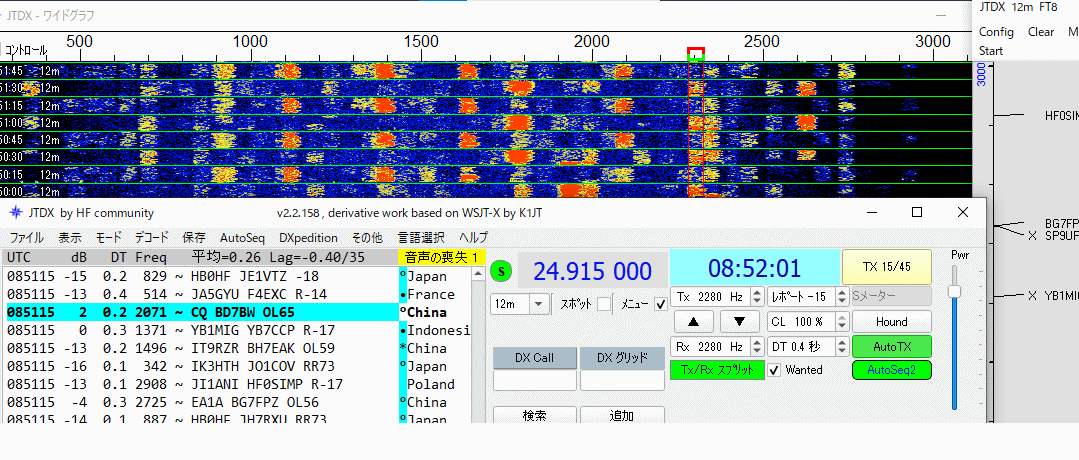

左上の画面は　時間があまり狂っていないときの正常画面です。ウオーターフォール（QRMや都市雑音が多くてあまりきれいではありませんが）で多くの局が出ております。
JTDXの画像のファイルから始まるツールバーの下にUTC ｄB DT　Freq　と続く終わりの方にLag=-0.40/35と出ていますが
今回の15秒間のシーケンスの中で35局が何らかの信号を出していましたという意味です。（CQの局もいれば交信中の局も、また73を送っている局など様々）
また、ウオーターフォールの方でも各信号が一つのシーケンスの始まり（終わり）
の横の細い緑のラインにぴったり合っています。

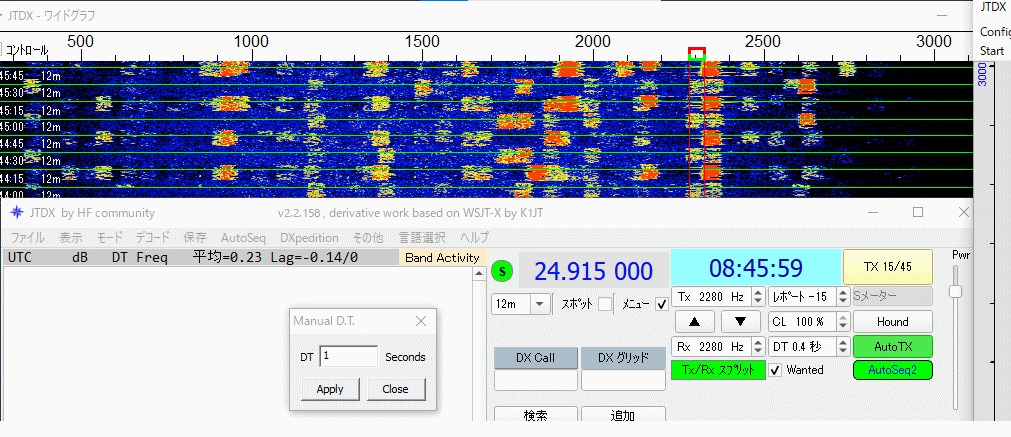

ところが下の画像を見てください。

確かにウオーターフォールにはたくさんの局が出ているように見えますが、JTDXの受信画面には何も見えません。qrv局数は0の表示です。「これはおかしい。」となってどこか壊れたかと慌てることになります。でもウオーターフォールを良く見ると緑の細い横線に跨いで信号が出ていることがわかると思います。
時計がくるっていたんですね。
　これはわざと時計設定ツールの　　　　「BktTimeSync」を手動で1秒だけ進ませていたずらしたものです。画面下真ん中ごろにその設定画面を出しておきました
FT8を始めたばかりの時に、多くの人が体験することです
　なお、JTDXがVer UPして　相手局のDＴに合わせる　sync　ボタン？が新たに設定されてとのうわさがあります。
　私はまだVer UPしていませんのでわかりません。

念願のタワーとアンテナが上がりました

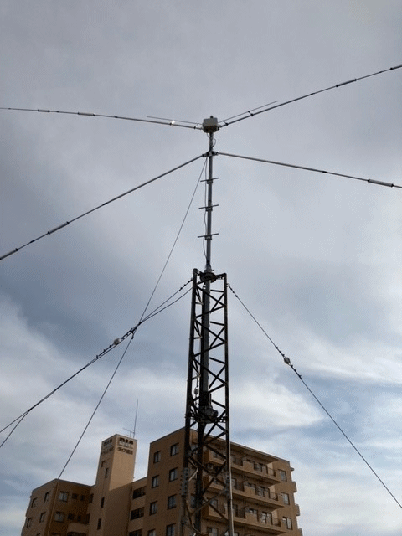

今月のホームページトップにも載せましたが　JG0EXP　草間先生のタワーとアンテナが上がりました。

草間先生から、写真などを送っていただきましたので解説していただきました。
　上のアンテナはクリエートの　５Band　V型ダイポールアンテナ330V-2A　根本にあるコイルを切り替えて3.5MHz帯でも運用できます。SWR が下がる帯域が狭いのでその都度切り替える必要があります。
下は、WARC　Bandのダイポールです。
ほぼJR0BAT　小川さんにあげてもらいました。
　８ｍのアンテナパイプに足場単管　3本つけて上の方に固定しました。タワーはＪＡ０ＤＭＲから譲ってもらい、ステー等はコンクリートブロックに固定してあります。
一部塔屋にも固定してあります。屋上防水破損しないように気をるめて（Ｅｄ？？コーキングの意味？？）もらいました。

編集後記　By JA0DET

　あっという間に2月も10日になってしまいました。
草間先生からは早めに写真等頂いていたのですが、いろいろFT8関連でいろいろ質問をいただき調べることがあって　ホームページの更新が遅れました。ごめんなさい。
　私は、現在はFＴ8関連で使用しているツールは　ソフトはJＴDＸを使っています。ＷＳＪＴ－Ｘとは兄弟みたいなものですが、画面の見やすさ、操作性の良さ、また実際自分で聞き比べたことが無いので本当のところは良くわかりませんが　一般的にはデコード能力がＷＳＪＴ－Ｘよりはよさそうだといわれています。ログは　Ｌｏｇｇｅｒ３２　を使っています。以前から使っていることに加えJTDX側でのQSOデータ（ログ）がPCのUDPソケットを使ってLogger32に書き込まれます。更にこのログデータを、ARRL（アメリカのアマチュア無線連盟）のLOTW（ログブック　オブ　ザ　ワールド和訳すれば　世界のログブック？））へ簡単に送ることができます。LOTWでこのログデータが交信相手の局と一致すればQSLカードでの確認が無しでQSOしたことが認められDXCCをはじめとする各種アワード申請等がLOTWの中でできます。もちろん双方ともLOTWに登録する必要があります。合致しなければ紙のQSLを書いてJARLビューローへ送ります。ビューローを扱わない局（DXペディショﾝ局など）へは郵送で請求したり　Club　Log　というシステムを使い請求したりしています。現在DXCC　アワード申請で使用できる　QSLは紙カードとLOTWのデータの2つしかありません。
　ですから、WSJT-Xやら、ハムログ　ユーザーのためのツールなどは詳細部分はわかりません。取説などをインターネットからダウンロードして調べるしかありません。
前号で、質問等あれば何でも聞いてください。お手伝いしますと書きましたが、基本はご自身で調べどうしてもわからないときなどは　聞いてくださいということです。決してリグの設定から関連ソフトを動くように設定してどうぞFT8を始めてください。・・・ということではありませんので誤解なきようにお願いします。基本はご自身で動くようにする　ということです。
　機会があれば、Logger32やLOTWについてまた書いてみたいと思います。
それでは、FB　DXing ＆ Good Ham life 73's !!
