登米地域アマチュア無線クラブ　平成２１年度技術講習会
スピーカーユニットのキット	２１年度の技術講習会（製作会）を３月５日実施しました。 　今回はスピーカー自体を作るというもので、スピーカーの原理・構造を理解にするにはとてもよい内容でした。使用したキットは、学研の大人の科学「まるごと手作りスピーカーの本」に付属するFOSTEX製７cmフルレンジスピーカーユニットです。（この本は現在、流通在庫のみとなっています。そろそろ入手が困難になると思われます。） 　では、以下に、H21.3.5に登米市中田農村環境改善センターで行われました技術講習会（製作会）の様子等を、写真を中心に紹介致します。
さっそく製作に取り掛かる参加メンバー		製作は接着作業が中心で難しくはない。
フレームに磁石を取り付ける。その後、ボイスコイルの内側に筒状のギャップゲージを挿入し 　→　→　→　→		ダンパー（茶色の円形部分）の周囲をフレームに接着する
コーン紙を装着　（外周はフレームに接着、中央部はボイスコイルが付いている円柱に接着する。）　→　→　→　→		ギャップゲージを抜き取り、センターキャップを接着すれば出来上がり。接着剤が乾いたらいよいよテストとなる。
クラブの技術講習会ではスピーカーユニットを完成させるところまで行いました。実際に使うためにはエンクロージャー（スピーカーボックス）に取り付けなければなりません。音はエンクロージャーによってかなり変わるようです。 　私はタイムドメイン方式というものを試してみました。これは、スピーカーの振動を、それを取り付けている箱等に一切伝わらないようにするとともに、スピーカー自体も、自身の振動で動かないようにする構造とし、スピーカーコーンの振動のみを空間に忠実に伝達させるというもののようです。 　今回は試作ということで、材料も構造も吟味せず簡単に作ってみました。スピーカーが小口径ですから重低音は期待できないのは当然ですが、　その割には出ていると言ってよいかもしれません。そして何より中高音がとてもクリアな感じがします。こんなものでもそこそこの音が出ましたから、本来のパフォーマンスは意外に高いのではないでしょうか。 　このスピーカー、無線機に使うには高域が出過ぎかもしれませんが、クリアな音質は了解度の向上に寄与する可能性があります。

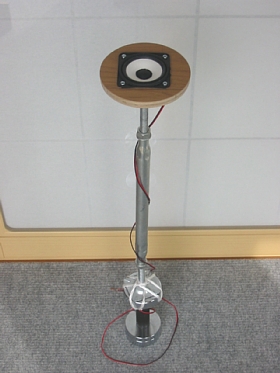

		スピーカーユニット後部に約３Kgの錘を取り付けている。
スピーカーは直径約１０cmの合板にネジ止めした。		上の写真のユニットをこの塩ビ管の中に入れる。 　　上面円周上にあるのは振動吸収のための耐震ゲル。

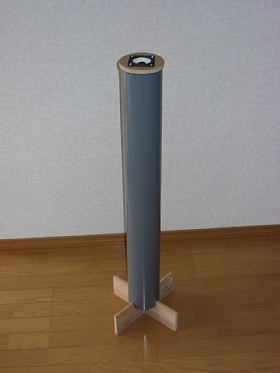

塩ビ管のエンクロージャーにスピカーユニット装着完了。 （ 錘で下に引っ張っているだけ ）		完成したスピーカー 　（ 直径１０ｃｍ、高さ９０ｃｍ ） 注意 ： 使用する際は吸音材の上に置く
タイムドメイン方式については株式会社タイムドメインのホームページを参照下さい。 タイムドメイン方式のスピーカー製作例は こちらのサイトを参照下さい。_________________
