A-24

同軸給電線とアンテナの接続部において、CM形電力計で測定した進行波電力が625W、定在波比(SWR)が1.5であるとき、接続部における反射電力値として、正しいものを下の番号から選べ。

1    15[W]       2   20[W]       3    25[W]       4    30[W]       5    35[W]



ワンポイント

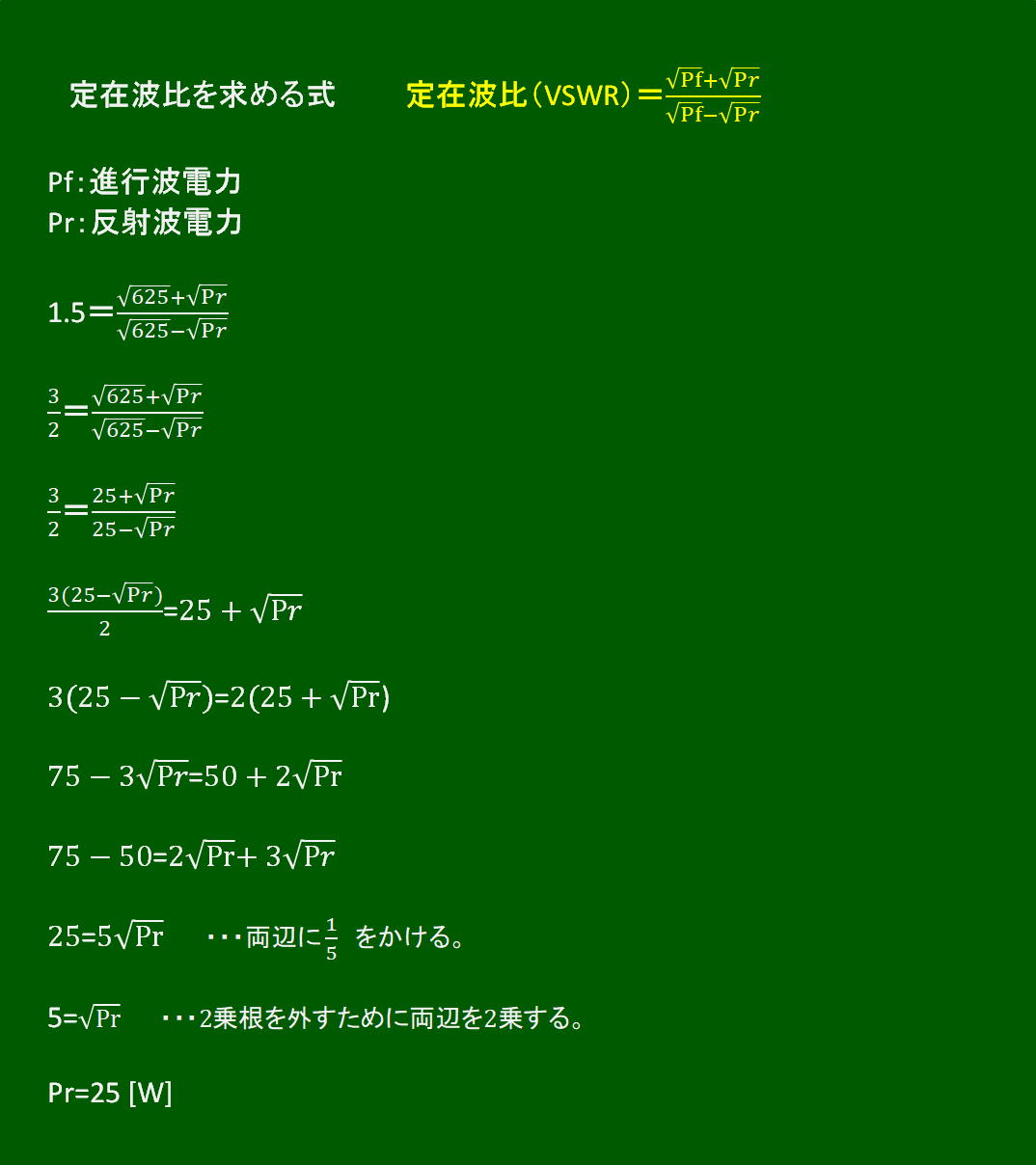

定在波比を求める式、この様な式は、よく分母がマイナスだったか？分子がマイナスだったか？ど忘れしやすいです。
丸暗記の方ならなおさらです。「ひくが低い方」と覚えるのも「あり」ですが・・・・、
反射電力がなければ、VSWRは式により　１　になります。反射電力が存在し、VSWRが１よりも高いということは、分数が（頭でっかちの）過分数になるということですから、式の反射電力は分子がマイナス、分母がプラスでないと、成立しません。　　

   　

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
