上級ハムの国試問題をうだうだ解くコーナー　第24弾　 　　　　


平成28年８月２アマの無線工学から、めんどくさそうな問題を抜粋　　　　　　　　

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

A-8

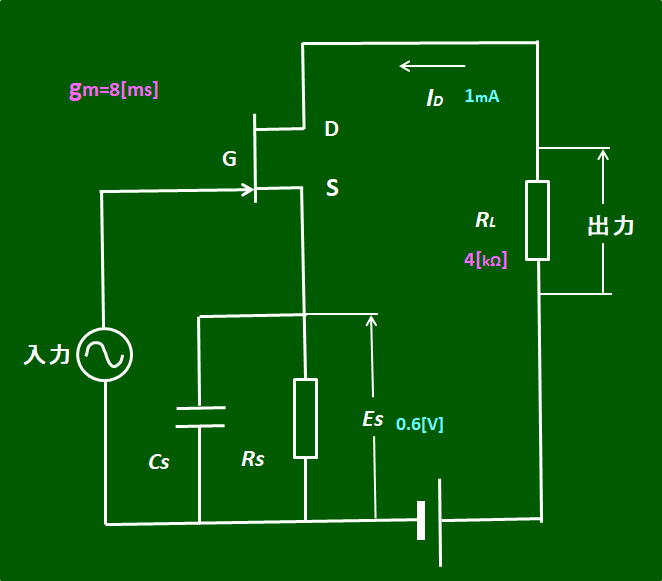

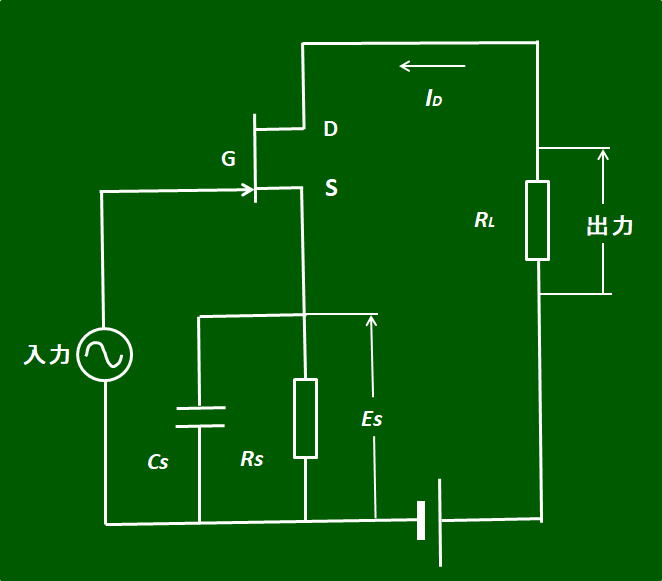

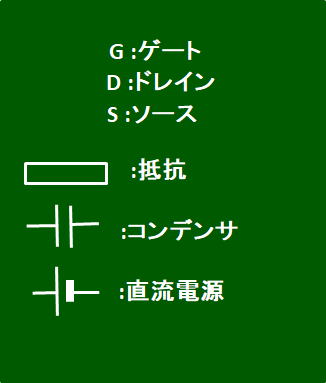

図に示す電界効果トランジスタ(FET)を用いた増幅回路において、ドレイン電流（直流）IDが 1[mA]、自己バイアス電圧 Es が 0.6 [V]、相互コンダクタンス　gm 　が8 [mS]であった。このときの電圧増幅度の大きさの値 Av とバイアス抵抗　Rsの値の正しい組み合わせを下の番号から選べ。 ただし、付加抵抗　RL の値は　4k[Ω]、ドレイン抵抗ｒDはｒD≫RL とし、コンデンサCsのインピーダンスは、十分小さな値とする。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
